ATX Version 2.2V

Specification

Model Name

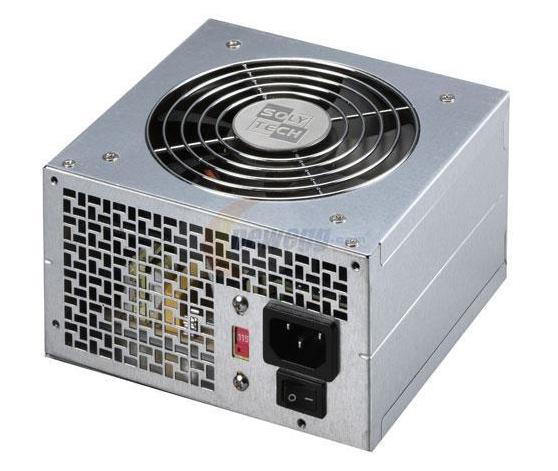

SL-8460BTX

Watt

450W

Form Factor

ATX12V Version 2.2

Dimensions

150 (L) x 140 (W) x 86 (H) mm

Fan

120MM

Connector

20+4pin M/B x1, 4pin+12V CPU x1, Peripheral x 6, Floppy x 2

PFC

Passive PFC (Option)

Input

Voltage

90V~132Vac or 180V~264Vac

Frequency

47~63Hz

Current

10/6A for 115-230Vac

Efficiency

65% at full load，nominal line

Output

DC O/P

+3.3V

+5V

+12V1

+12V2

-12V

+5Vsb





Current

22A

15A

14A

16A

0.3A

2.5A





+5V & +3.3V combined load

130W

+5V & +3.3V &+12Vcombined load

435W

Protection

Over voltage protection / Over current protection / Short circuit protection

MTBF

>50’000hrs at 80% load，25℃ ambient

Environment

Operating temperature：5℃ to 40℃

Storage temperature：-20℃ to 70℃

Safety

CB, CUL, TUV, CSA, NEMKO, SEMKO, DEMKO, FIMKO, BSMI

EMI/RFI

FCC Part 15 Class B，CISPR 22 Class B，CE
Rating
Model Input Current DC Output Rating Max Wattage
SL-8220BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 10A 6A 6A 9A 0.3A 2.5A 200W
60/50 Hz 63W 72W 108W 3.6W 12.5W 　
6/4 A 185W 　 　 　
SL-8240BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 12A 8A 6A 10A 0.3A 2.5A 235W
60/50 Hz 79W 72W 120W 3.6W 12.5W 　
6/4 A 220W 　 　 　
SL-8270BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 14A 12A 8A 13A 0.3A 2.5A 250W
60/50 Hz 106W 96W 156W 3.6W 12.5W 　
6/4 A 235W 　 　 　
SL-8320BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 18A 12A 8A 13A 0.3A 2.5A 300W
60/50 Hz 119W 96W 156W 3.6W 12.5W 　
8/4 A 285W 　 　 　
SL-8360BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 20A 12A 10A 13A 0.3A 2.5A 350W
60/50 Hz 126W 120W 156W 3.6W 12.5W 　
8/4 A 335W 　 　 　
SL-8400BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 20A 14A 14A 13A 0.3A 2.5A 400W
60/50 Hz 130W 168W 156W 3.6W 12.5W 　
10/6 A 385W 　 　 　
SL-8460BTX 　 +3.3 +5 +12V1 +12V2 -12 +5Vsb 　
115/230 Vac 22A 15A 14A 16A 0.3A 2.5A 450W
60/50 Hz 130W 168W 192W 3.6W 12.5W 　
10/6 A 435W 　 　 　
